一、国产M1产品说明：

  国产M1卡由M1芯片、感应天线组成，封装在一个标准PVC或PET卡片中，无外露部分。M1卡的读写过程，是由M1芯片与读写器之间通过无线电波来完成读写操作。主要产品型号为：Mifare1s50、Mifare1s70、FM11RF08、ISSI、SHC1104、TKS50IC卡等。主要优点有存储量大，保密性好，使用寿命长，读写稳定性高，机械故障率低，操作简便性简便，耐用性好。

国产M1卡应用范围

  广泛应用于电子钱包，通道收费控制，公交自动售票，停车自动收费，食堂售饭，考勤和门禁、景区收费、医院收费等，如会员卡，门禁卡，收费卡，消费卡，公交卡，学生卡，医院就诊，景区门票等。

二、国产M1卡技术参数

  M1卡主要指标

  执行标准ISO/IEC14443
  ●容量为8K位EEPROM，1024字节。

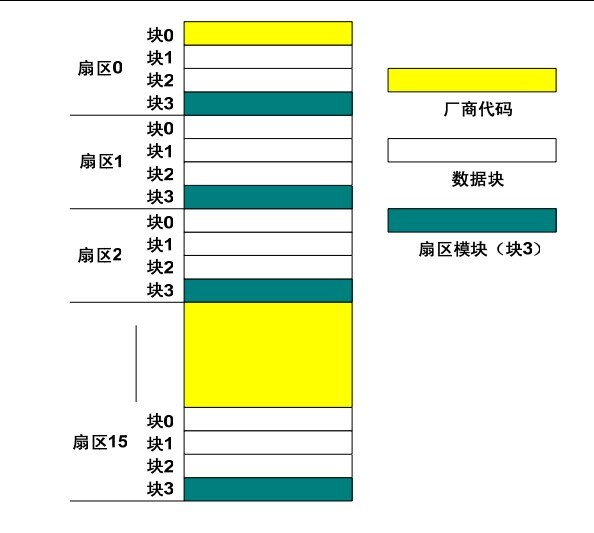

  ●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位
  ●每个扇区有独立的一组密码及访问控制

  ●每张卡有唯一序列号，为32位
  ●具有防冲突机制，支持多卡操作
  ●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
  ●数据保存期为10年，可改写10万次，读无限次
  ●工作温度：-20℃~50℃(湿度为90%)
  ●工作频率：14.2-14.8MHZ
  ●通信速率：106KBPS
  ●读写距离：10cm以内（与读写器有关）

  ●外形尺寸：ISO标准卡85.6x54x0.80±0.04mm
  ●封装材料：PVC、PET、0.13mm铜线
  ●封装工艺：超声波自动植线/自动碰焊
三、M1射频卡与读写器的通讯

  见下图示：

  四、工作原理

  卡片的电气部分只由一个天线和ASIC组成。

  天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。

  ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个8K位EEPROM组成。

  工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与讯写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
